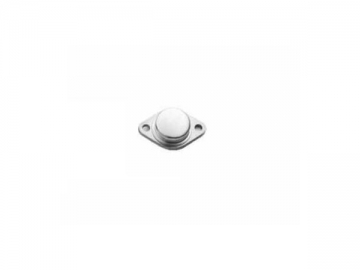

Regolatore di tensione B2
Il regolatore di tensione presenta tre terminali e il contenitore. Grazie a limitazione della corrente interna, spegnimento automatico termico e protezioni sulle zone di utilizzo, non si danneggia durante il funzionamento. Disponibile con diversi voltaggi in uscita, questo dispositivo fornisce una tensione stabile. Può essere anche utilizzato accoppiandolo con componenti esterni per ottenere una regolazione della tensione e della corrente ancora migliori. Inoltre, il regolatore di tensione positivo è in grado di trasmettere corrente in uscita a 1A o anche superiore qualora le proprietà di serbatoio termico lo permettessero.
Livelli massimi assoluti (TA=25°C)| Parametri | Simbolo | Valore | Unit |
| Tensione ingresso | VI | 35 | V |
| Tensione di uscita | VO | 8.0 | V |
| Corrente di picco | IPK | 1.8 | A |
| Intervallo temperatura di utilizzo | TOPR | 0 to 125 | °C |
| Intervallo temperatura di stoccaggio | TSTG | -65 to 150 | °C |
Test circuito: Io = 500mA, Vi = 14V, Ci= 0.33μF, Co=0.1μF se non diversamente specificato.
| Parametri | Simbolo | Condizioni test | Min. | Typ. | Max. | Unit |
| Tensione di uscita | VO | VI=9V to 21V | 7.6 | 8.0 | 8.40 | V |
| Regolazione linea | Reg linea | VO=10.5V to 25V | - | 5.0 | 160 | mV |
| VI=11.5V to 17V | - | 2.0 | 80 | |||
| Regolazione carico | Reg carico | IO=5.0mA to 1.0A | - | 10 | 160 | mA |
| IO=250mA to 750mA | - | 5 | 80 | |||
| Rigetto corrente ondulata | IQ | TJ= 25°C | - | 5 | 8 | mA |
| Rigetto corrente ondulata | RR | F=120Hz, VO=11V to 21V | 56 | 73 | - | dB |
| Tensione distacco | VDrop | IO=1A, TJ= 25°C | - | 2 | - | V |
| Resistenza di uscita | Ro | F=1KHz | - | 0.021 | - | Ω |
| Corrente corto circuito | ISC | VI=35V, TA= 25°C | - | 230 | - | mA |
| Corrente di picco | IPK | TJ= 25°C | - | 1.8 | - | A |
