Regolatore tensione B1

Caratteristiche

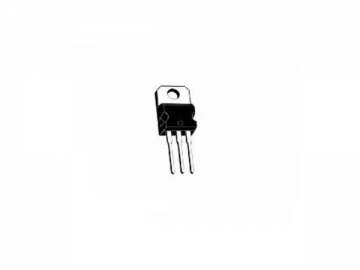

1. Il regolatore di tensione è un regolatore positivo a tre terminali incapsulato in contenitore.
2. Il nostro prodotto è praticamente indistruttibile grazie alla limitazione di corrente interna, lo spegnimento termico e le protezioni sulle parti operative.
3. Se viene fornito un adeguato serbatoio termico, è in grado di fornire corrente in uscita pari a 1.5A.
4. Grazie a diverse tensioni in uscita, il regolatore di tensione è adatto a varie applicazioni. Inoltre funziona con componenti esterni per ottenere la regolazione di tensione e corrente.

Livelli massimi assoluti (TA=25°C)

Parametri	Simbolo	Valore	Unit
Tensione ingresso	V_I	-35	V
Tensione di uscita	V_O	-15	V
Corrente di picco	I_PK	-2.2	A
Intervallo temperatura di utilizzo	T_OPR	0 to 125	°C
Intervallo temperatura di stoccaggio	T_STG	-65 to 150	°C

Caratteristiche elettriche (TA=25°C)

Test circuito: Io = -500mA, Vi = -23V, Ci= 2.2μF, Co=1.0μF se non diversamente specificato.

Parametri	Simbolo	Condizioni test	Min.	Typ.	Max.	Unit
Tensione di uscita	V_O	V_I=-18V to -30V	-14.55	-15	-15.45	V
Regolazione linea	Reg linea	V_I=-17.5V to -30V	-	-12	-300	mV
Regolazione linea	Reg linea	dV_I=-20V to -26V	-	-6.0	-150	mV
Regolazione carico	Reg carico	I_O=-5.0mA to -1.5A	-	-12	-300	mV
Regolazione carico	Reg carico	I_O=-250mA to -750mA	-	-4	-150	mV
Corrente quiescente	I_Q	T_J= 25°C	-	-3	-6	mA
Cambio corrente quiescente	ΔI_Q	I_O=-5mA to -1.5A	-	-	-0.5	mA
Cambio corrente quiescente	ΔI_Q	lV=-18.5V to -30V	-	-	-1.0	mA
Rigetto corrente ondulata	RR	f=120HZ, V_O=-18V to -28V	54	60	-	dB
Tensione distacco	V_Drop	I_O=-1A, T_J= 25°C	-	-2	-	V
Corrente corto circuito	I_SC	V=-35V, T_A= 25°C	-	-300	-	mA
Corrente di picco	I_PK	T_J= 25°C	-	-2.2	-	A
