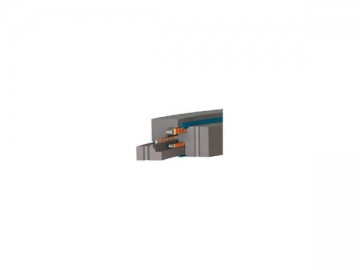

Cuscinetto a rulli su tre file serie TR
1. Descrizione
In caso di pari dimensioni, il nostro cuscinetto a rulli su tre file della serie TR sostiene carichi maggiori rispetto agli altri prodotti. Quando le serie XR o DT non riescono a soddisfare le richieste del cliente per rigidezza e capacità di carico, la serie TR è un’ottima scelta.
2. Caratteristiche

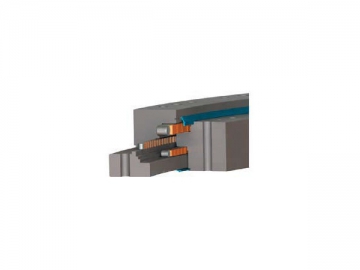

a. Il nostro cuscinetto a rulli su tre file è progettato con tre file di rulli indipendenti la cui direzione normale corrisponde alla direzione di carico. Questa configurazione massimizza la capacità di carico, riduce la resistenza alla frizione e minimizza la deformazione dovuta alla flessione.
b. Le file superiore e inferiore dei rulli non solo supportano i carichi assiali bidirezionali ma anche dividono lo sforzo dovuto al momento torcente esercitato sulla file mediana.
c. L’arrangiamento dei rulli e degli spaziatori, così come la guida, sono progettati per permettere al cuscinetto a rulli su tre file di soddisfare le richieste sul carico e altri aspetti.
d. Per sfruttare tutti i vantaggi appena descritti, la rigidezza e il livellamento della struttura superiore devono essere maggiori di quelli per le serie XT o DT.
e. I denti degli ingranaggi o altri meccanismi di trasmissione possono essere sistemati sulla struttura di supporto degli anelli interno ed esterno su richiesta. Inoltre, la forma del foro del cuscinetto può essere specificata dal cliente.
3. Capacità di fornitura
Il cuscinetto a rulli su tre file è prodotto in linea con le specifiche del cliente.
4. Applicazioni
Il cuscinetto a rulli su tre file è utilizzabile per carichi pesanti, tra cui
a. Radar
b. Gru
c. Scavatrice
d. Raccoglitrice
e. Reclaimer
f. Macine per carichi pesanti
- Ingranaggio Esterno RK
- Ingranaggio Interno RK
- Nessun Ingranaggio RK
5. Parametri tecnici

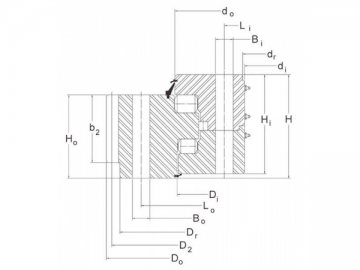

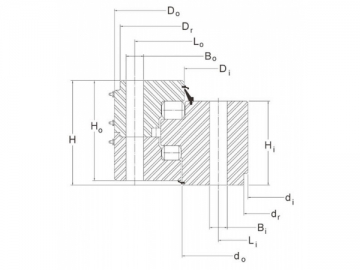

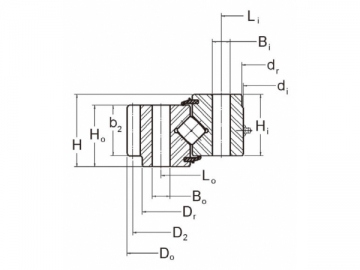

| Nessun ingranaggio | ||||||||||||||||||||||||
| P/N | Dimensioni e Peso | Dati Foro | Dati Ingranaggi α = 20° | Denti Fz nominale | Momento torcente caricabile nominale Crm | |||||||||||||||||||
| Anello esterno | Anello interno | |||||||||||||||||||||||
| Do | di | H | Ho | Hi | Dr | Di | do | dr | G APPROX. | Lo | no | Bo | Li | ni | Bi | Forma dente | D2 | Pd or (m) | z2 | x2 | b2 | |||
| (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (lbs) | (in) | (in) | (in) | (in) | (in) | (in) | (lbs) | (ft-lbs) | |||||||
| 16349001 | 48.560 | 33.000 | 7.300 | 6.880 | 6.380 | 48.500 | 39.310 | 39.710 | 33.120 | 1,700 | 46.000 | 32 | 1.313 | 36.000 | 32 | 1 1/4-7 | — | — | — | — | — | — | — | 1,104,700 |
| 16350001 | 56.890 | 41.535 | 8.661 | 8.150 | 6.772 | — | 47.215 | 47.563 | — | 2,450 | 54.843 | 48 | 1.024 | 43.583 | 48 | 1.024 | — | — | — | — | — | — | — | 1,275,900 |
| 16351001 | 77.250 | 59.880 | 7.550 | 7.000 | 7.120 | 77.125 | 69.410 | 70.420 | 60.000 | 3,400 | 74.500 | 44 | 1.250 | 62.500 | 44 | 1.250 | — | — | — | — | — | — | — | 2,332,400 |
| 16352001 | 93.000 | 72.500 | 9.050 | 8.630 | 8.620 | — | 80.960 | 81.410 | — | 5,630 | 89.500 | 60 | 1.625 | 76.000 | 60 | 1.625 | — | — | — | — | — | — | — | 6,404,300 |
| 16353001 | 118.583 | 97.638 | 7.677 | 7.283 | 6.102 | — | 107.087 | 107.402 | — | 6,280 | 115.039 | 72 | 1.535 | 101.181 | 72 | 1.535 | — | — | — | — | — | — | — | 7,936,000 |
| 16354001 | 122.480 | 107.638 | 5.945 | 5.472 | 4.646 | — | 113.780 | 113.976 | — | 3,500 | 119.882 | 66 | 1.299 | 110.236 | 66 | 1.299 | — | — | — | — | — | — | — | 6,653,000 |
| 16356001 | 158.000 | 136.500 | 9.000 | 8.500 | 7.250 | — | 146.280 | 146.080 | — | 10,100 | 154.000 | 100 | 1.563 | 140.500 | 100 | 1.563 | — | — | — | — | — | — | — | 20,124,000 |
| 16387001 | 207.480 | 187.795 | 8.819 | 8.425 | 8.425 | — | 198.622 | 199.055 | — | 13,200 | 202.756 | 120 | 1.535 | 190.945 | 120 | 1.535 | — | — | — | — | — | — | — | 32,339,000 |
| 16366001 | 236.220 | 210.236 | 12.205 | 9.842 | 11.811 | — | 225.433 | 224.409 | — | 25,800 | 231.102 | 120 | 1.772 | 215.354 | 120 | 1.772 | — | — | — | — | — | — | — | 49,976,000 |
