Cuscinetto a rulli incrociati serie XR

: http://corrugating-machine.it/1-2-7-single-facer-with-preheat-roll-sf-hw15.html

1. Descrizione
Il cuscinetto a rulli incrociati della serie XR è caratterizzato da elevata rigidezza, basso momento torcente di frizione e struttura compatta. Quando il cuscinetto a quattro punti di contatto non soddisfa le richieste del cliente riguardo momento torcente e rigidezza, la serie XR è la scelta migliore.

2. Caratteristiche

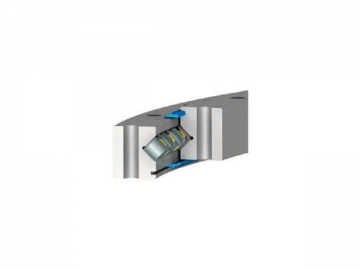

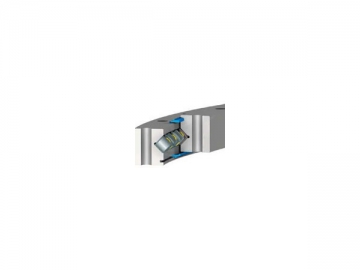

E’ presente una guida a V nell’anello e vengono usati rulli cilindrici. I rulli vengono incrociati che permette al cuscinetto di resistere a forze radiali, assiali, momenti torcenti e forze miste. In confronto con il cuscinetto a quattro punti di contatto, il nostro cuscinetto a rulli incrociati presenta un più basso momento di resistenza alla rotazione. Infatti ogni rullo sostiene il carico in una sola direzione e lo stesso è in grado di fornire più elevata rigidità rispetto alla sfera, grazie all’area di contatto e la forma geometrica.

In caso di stesse dimensioni, il rullo sostiene meglio il carico rispetto alla sfera. Non tutti i rulli puntano nella stessa direzione, ciò comporta che il cuscinetto a rulli incrociati è inferiore al cuscinetto a sfera a quattro punti di contatto in termini di resistenza assiale e al momento torcente.

Possono essere progettate ruote dentate o altri meccanismi di guida sull’anello interno o esterno. Inoltre, la forma del foro del cuscinetto può essere specificata dal cliente.

3. Capacità di fornitura
Questa serie di prodotti è personalizzabile, in modo tale da soddisfare tutte le richieste del cliente.

4. Applicazioni
Il cuscinetto a rulli incrociati è ampiamente utilizzato in tutte quelle applicazioni che richiedono elevata rigidezza e basso momento torcente, come radar, scavatrice, arnese per macchinario, torretta militare, ecc.

Ingranaggio Esterno XR

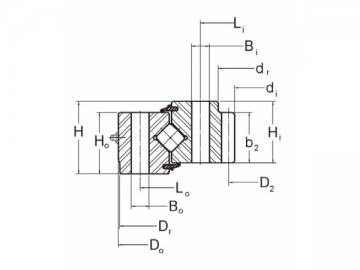

Ingranaggio Interno XR

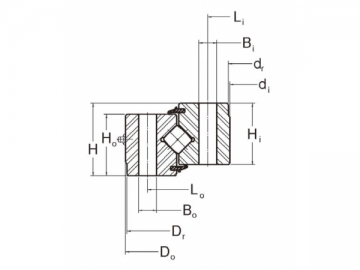

Nessun Ingranaggio XR

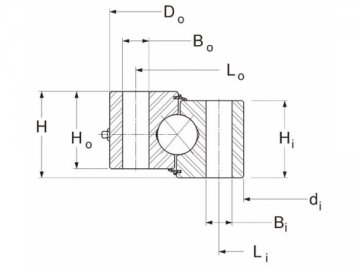

5. Parametri tecnici

Nessun ingranaggio
P/N	Dimensioni e Peso								Dati Foro						Dati Ingranaggi α = 20°						Denti Fznominale	Capacità dinamiche 1 Milione di Rivoluzioni Vita utile L10
	Dimensioni e Peso								Anello esterno			Anello interno			Dati Ingranaggi α = 20°							Capacità dinamiche 1 Milione di Rivoluzioni Vita utile L10
	Do	di	H	Ho	Hi	Dr	dr	G Approx.	Lo	no	Bo	Li	ni	Bi	Forma dente	D2	Pd or(m)	z2	x2	b2		Radiale	Assiale	Momento
	(in)	(in)	(in)	(in)	(in)	(in)	(in)	(lbs)	(in)		(in)	(in)		(in)	Forma dente	(in)				(in)	(lbs)	(lbs)	(lbs)	(ft-lbs)
16318001	11.811	5.512	1.417	1.181	1.181	—	—	30	10.630	6	M16×2	6.693	6	M16×2	—	—	—	—	—	—	—	19,150	22,340	7,530
16319001	15.886	9.055	2.165	1.772	1.850	—	—	65	14.094	24	0.512	10.197	24	0.512	—	—	—	—	—	—	—	36,850	42,830	20,140
16320001	27.362	18.779	3.031	2.520	2.244	27.283	18.897	185	25.197	28	0.709	20.000	28	0.709	—	—	—	—	—	—	—	64,560	73,730	65,660
16321001	35.312	26.625	2.953	2.863	2.863	35.251	26.750	325	34.000	24	1/2-13	29.000	24	0.590	—	—	—	—	—	—	—	81,310	91,980	116,170
16322001	46.250	34.250	4.250	3.880	3.880	—	34.380	765	44.000	28	1-8	36.250	28	1.063	—	—	—	—	—	—	—	235,420	270,010	425,900
16323001	56.380	46.770	3.820	3.470	3.430	56.295	46.850	710	40.000	36	0.813	33.875	36	3/4-16	—	—	—	—	—	—	—	209,680	237,380	482,960
16324001	85.000	74.000	3.750	3.250	3.250	84.880	74.120	1,190	83.000	42	0.938	76.000	42	0.938	—	—	—	—	—	—	—	267,330	300,410	956,430
16325001	95.000	82.000	4.000	3.500	3.500	94.875	82.063	1,660	93.000	48	1.063	85.000	48	1.063	—	—	—	—	—	—	—	362,100	407,250	1,450,300
16326001	131.890	112.205	7.874	6.496	7.087	131.250	120.866	6,500	127.559	40	M36×3	116.535	40	1.496	—	—	—	—	—	—	—	762,050	858,130	4,185,500
16327001	158.661	140.945	8.819	6.654	6.654	—	—	6,400	155.315	92	1.654	144.291	92	1.654	—	—	—	—	—	—	—	723,870	812,130	4,879,900
