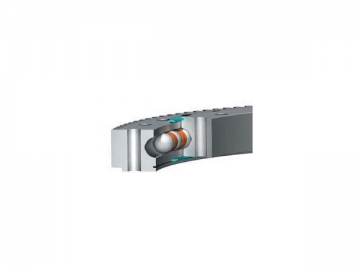

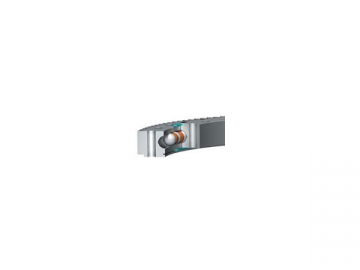

Cuscinetto a quattro punti di contatto serie XT
1. Descrizione
Il nostro cuscinetto a quattro punti di contatto della serie XT ha sezione rettangolare e appartiene ai prodotti personalizzati. È disponibile con diametro esterno non superiore a 218 pollici, ovvero 5500mm. Può essere usato in molteplici applicazioni in cui i prodotti standard non riescono a soddisfare le necessità del cliente per dimensioni, peso o prestazioni.
2. Caratteristiche
a. Il nostro prodotto è progettato con una guida scanalata profonda e un contatto a quattro punti tramite sfere. Ciò permette al cuscinetto di sopportare carichi radiale, assiale e di momento torcente allo stesso momento.
b. Sigillatura perfette previene le impurità e l’entrata della polvere.
c. Questa serie di cuscinetto a quattro punti di contatto è disponibile nei tipi con denti interni, esterni o senza denti.
3. Capacità di fornitura
Forniamo il prodotto nel più breve tempo possibile. Sono disponibili anche prodotti personalizzati o prodotti speciali.
4. Applicazioni
a. Gru
b. Ascensore
c. Scavatrice
d. Turbina eolica
e. Montacarichi universale
f. Cippatrice
g. Caricatore legname
h. Seghe

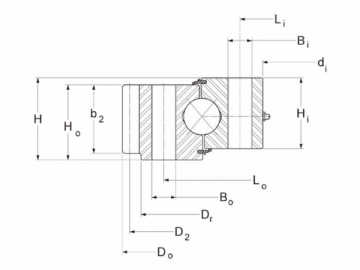

- Ingranaggio Esterno XT
- Ingranaggio Interno XT

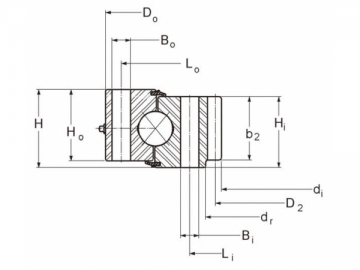

- Nessun Ingranaggio XT
5. Parametri tecnici
| Nessun ingranaggio | ||||||||||||||||||||||
| P/N | Dimensioni e Peso | Dati Foro | Dati Ingranaggi α = 20° | Denti Fz nominale | Momento torcente caricabile nominale Crm | |||||||||||||||||
| Anello esterno | Anello interno | |||||||||||||||||||||
| Do | di | H | Ho | Hi | Dr * | dr * | G Approx. | Lo | no | Bo | Li | ni | Bi | Forma dente | D2 | Pd or (m) | z2 | x2 | b2 | |||
| (in) | (in) | (in) | (in) | (in) | (in) | (in) | (lbs) | (in) | (in) | (in) | (in) | (in) | (in) | (lbs) | (ft-lbs) | |||||||
| 12740001 | 24.650 | 16.250 | 2.375 | 2.063 | 2.063 | — | — | 145 | 22.250 | 16 | 0.813 | 17.750 | 20 | 0.813 | — | — | — | — | — | — | — | 159,000 |
| 12750001 | 26.900 | 18.500 | 2.375 | 2.063 | 2.063 | — | — | 155 | 24.500 | 18 | 0.813 | 20.000 | 24 | 0.813 | — | — | — | — | — | — | — | 188,000 |
| 12770001 | 29.650 | 21.250 | 2.375 | 2.063 | 2.063 | — | — | 180 | 27.250 | 24 | 0.813 | 22.750 | 28 | 0.813 | — | — | — | — | — | — | — | 232,000 |
| 12775001 | 33.534 | 23.125 | 2.875 | 2.563 | 2.563 | — | — | 305 | 30.625 | 18 | 0.938 | 24.875 | 24 | 0.938 | — | — | — | — | — | — | — | 338,000 |
| 12780001 | 38.201 | 27.750 | 2.875 | 2.563 | 2.563 | — | — | 350 | 35.250 | 24 | 0.938 | 29.500 | 28 | 0.938 | — | — | — | — | — | — | — | 443,000 |
| 12785001 | 41.850 | 28.750 | 3.250 | 2.880 | 2.880 | — | — | 530 | 38.000 | 20 | 1.063 | 31.000 | 24 | 1.063 | — | — | — | — | — | — | — | 587,000 |
| 12790001 | 47.444 | 34.250 | 4.250 | 3.875 | 3.875 | — | — | 835 | 43.875 | 24 | 1.188 | 36.250 | 28 | 1.188 | — | — | — | — | — | — | — | 873,000 |
| 16289001 | 61.250 | 52.325 | 3.540 | 2.800 | 2.800 | — | — | 585 | 59.625 | 30 | 0.844 | 54.000 | 30 | 0.844 | — | — | — | — | — | — | — | 348,000 |
| 16389001 | 87.992 | 69.094 | 6.024 | 5.512 | 5.512 | — | — | 3,330 | 83.543 | 52 | 1.535 | 73.543 | 52 | 1.535 | — | — | — | — | — | — | — | 3,675,000 |
| 16290001 | 129.000 | 113.000 | 5.500 | 5.000 | 5.000 | — | — | 3,950 | 125.500 | 72 | 1.063 | 116.500 | 72 | 1.063 | — | — | — | — | — | — | — | 1,337,000 |
| 16291001 | 178.000 | 162.000 | 5.500 | 5.000 | 5.000 | — | — | 5,350 | 174.500 | 96 | 1.063 | 165.500 | 96 | 1.063 | — | — | — | — | — | — | — | 2,258,000 |
