Parametri
1. Foro: DN450-DN2000
2. Pressione: 0.6Mpa-1.6Mpa, ASME Class150

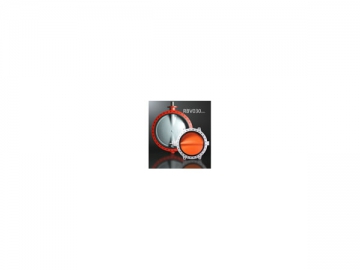

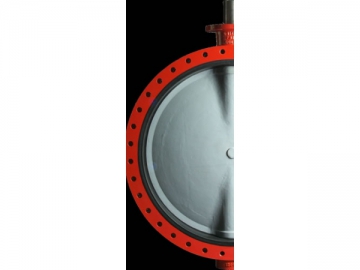

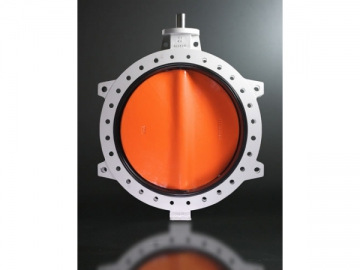

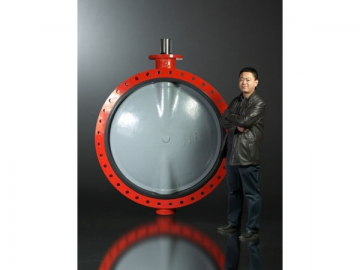

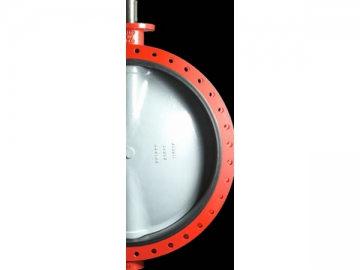

La valvola a farfalla con sede elastica tipo a U della serie RBV030 presenta foro largo, elevata pressione di utilizzo, prestazioni stabili, lunga vita utile, operazione affidabile e prezzo competitivo. Il suo design soddisfa le richieste delle applicazioni industriali.

Applicazioni
Trattamento acque, desalinizzazione, irrigazione, partizione sistemi di raffreddamento, produzione di potenza elettrica, rimozione solfati, raffineria, estrazioni petrolifere, navi, acciaierie, produzione di alluminio, miniere, impianti chimici, acqua ultra-pura, settore alimentare, bevande, birrifici, zuccherifici, cartiere, HAVC, ecc.

Design generale
1. La valvola a farfalla adotta sigillatura bidirezionale che assicura zero fuoriuscite.
2. La sede in gomma può separare completamente il corpo dal mezzo fluente, perciò il corpo fa uso di materiale anti-corrosione standard invece che di uno di alto livello, riducendo in maniera considerevole i costi.
3. Grazie alla struttura dello stelo asciutto, lo stelo è assolutamente separato del mezzo fluente. Per questo, utilizziamo materiali standard per la loro produzione.
4. Il nostro momento torcente di utilizzo è più basso rispetto a quello dello standard industriale, diminuendo in maniera considerevole i costi per l'attuatore elettrico o pneumatico.
5. Grazie al peso leggero e alla struttura compatta, la valvola a farfalla può essere tenuta verticalmente in tre direzioni con l'aiuto del supporto di sollevamento interamente pressofuso.
6. Con elevato valore Cv, adotta design a foro passante.

Caratteristiche
1. Corpo
Il corpo della valvola si basa sulla struttura della flangia integrale a wafer. I suoi fori sono di standard internazionali AWWA C207, ANSI B16.1, ASME 125/150, PN 10 o altri. Per installare la valvola a farfalla sulla parte terminale della conduttura, è necessaria la chiusura dei fori passanti.

2. Sede
1) Ci sono tre opzioni per la sede, a scheletro, senza scheletro e vulcanizzata. Data la presenza di linea di galleggiamento sulla superficie, la sede può essere montata direttamente senza flangia di guarnizione.
2) Il materiale standard è l'EPDM, abbreviazione per monomero diene propilene etilene. Inoltre, EPT, Nordel, ECD ed EPR appartengono tutti all'EPDM. Essendo un materiale universale ed economico, l'EPDM trova una più ampia gamma di applicazioni rispetto al BUNA-N.
3) La sede della valvola a farfalla può essere personalizzata con diversi materiali a seconda delle diverse condizioni di utilizzo.

3. Disco
Presenta sigillatura bidirezionale, basso momento torcente di operazione e lunga vita utile. Il suo bordo è stato sottoposto a lavorazione a macchina sferica e lucidatura manuale. Nel design ottimizzato, il disco della valvola a farfalla presenta minore resistenza al flusso, elevato valore Cv e migliore capacità di recupero della pressione. Il gioco del diametro esterno è idoneo alla connessione con tutte le condutture standard.

4. Stelo
1) Lo stelo è fatto con materiale standard invece che materiale anti-corrosivo per il fatto che la struttura speciale e la sigillatura assiale isolano perfettamente lo stelo dal mezzo fluente.
2) E' disponibile con design a stelo singolo o doppio senza pinza. La giuntura tra disco e stelo è stata lavorata accuratamente in modo da evitare possibili isteresi e rinforza la connessione.
3) Lo stelo dalla valvola a strozzatura viene fornito a prova di fuoriuscita.
4) Dato che il disco e lo stelo prevengono la formazione di polvere e batteri, la valvola a farfalla viene usata per sistemi medici.
5) Per quanto concerne il design a stelo doppio senza pinza, connettiamo un'estremità di stelo piatta o quadrata senza l'ausilio di pinze o viti per guidare il disco direttamente.

5. Sigillatura primaria e sigillatura secondaria
1) La prima sigillatura si riferisce al contratto pre-pressato tra la spalla del disco e la superficie interna della sede.
2) La seconda sigillatura controlla l'interferenza tra lo stelo e il foro della sede.

6. Cuscinetto stelo
Con pareti spesse, il cuscinetto con parte posteriore in bronzo autolubrificante viene usato per assorbire la spinta laterale e ridurre l'attrito e il momento torcente di operazione.

7. Cuscinetto spinta verticale
Quando la valvola a farfalla viene montata verticalmente, un cuscinetto per spinta verticale è necessario per sopportare il peso del disco ed evitare lo spostamento del disco causato dal peso dello stelo e del disco stesso.
