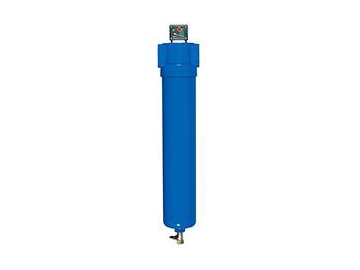

Filtri per aria compressa filettati, grado filtrazione di XF9
Il filtro dell' aria compressa con attacco filettato di grado XF9 filtra particelle solide e liquide di 3μm o più grandi, con un contenuto d' olio residuo di 5ppm. Il serbatoio del filtro è fatto di una lega di alluminio o in acciaio al carbonio, e l'elemento filtrante è fatto in fibra di vetro.
Utilizzo
- Ingegneria meccanica
- Industria metallurgica
- Industria petrolchimica
- Purificazione marina
- Ventilazione meccanica
Caratteristiche
| Modello N° | Foto | Portata nominale (NM3/min) | Dimensione della connessione | Modello dell' elemento N° | Numero di elementi | Dimensioni (mm) | ||
| A | B | C | ||||||
| XF9-16 | 1 | 1/2" | E9-16 | 1 | 104 | 217 | 243 | |
| XF9-20 | | 1.72 | 1" | E9-20 | 1 | 104 | 287 | 313 |
| XF9-24 | | 2.9 | 1-1/2" | E9-24 | 1 | 138 | 385 | 424 |
| XF9-28 | | 4.9 | 1-1/2" | E9-28 | 1 | 138 | 385 | 424 |
| XF9-32 | | 7.2 | 1-1/2" | E9-32 | 1 | 138 | 585 | 624 |
| XF9-36 | | 10.7 | 1-1/2" | E9-36 | 1 | 138 | 585 | 624 |
| XF9-36 | | 10.7 | 2" | E9-36 | 1 | 148 | 639 | 685 |
| XF9-40 | | 14 | 2" | E9-40 | 1 | 148 | 639 | 685 |
| XF9-44 | | 17.7 | 2-1/2" | E9-44 | 1 | 150 | 800 | 580 |
| XF9-48 | | 22 | 2-1/2" | E9-48 | 1 | 150 | 940 | 990 |
Fattore di correzione
Se la pressione non è 7 kgf / cm2, la portata del filtro da scegliere è determinata dalla portata massima in entrata, divisa per il fattore di correzione che corrisponde alla pressione minima in entrata, come riportato di seguito.
Per esempio, la pressione d' entrata minima del filtro da scegliere è di 7 kgf / cm2, con una portata d' entrata di 10 MM3 / min, il fattore di correzione è di 10 / 1,37, perciò la portata massima è di 7,3 MM3 / min.
