Capacitore elettrolitico E8 Produttori

Capacitore elettrolitico E8

: http://solutionfiltration.it/electronics.html

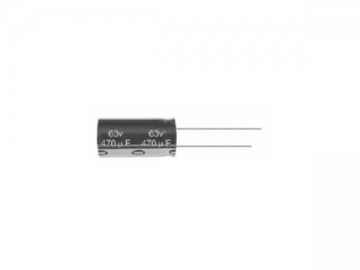

Il capacitore elettrolitico ha bassa impedenza e ha ottime prestazioni a 105°C. Viene utilizzato in alimentatori invertiti per VCD, DVD, schermi, ecc.

Specifiche

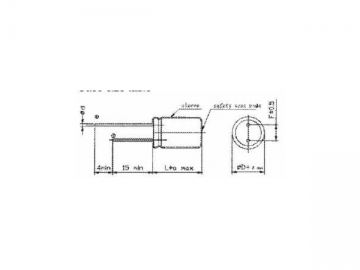

Dimensioni contenitore

Parametro

Performance characteristics

Intervallo temperatura di utilizzo

-40°C ~ 105°C

-25°C ~ 105°C

Intervallo tensione nominale

6.3~100V

160~450V

Intervallo capacitanza nominale

0.47-15,000μF

Tolleranza capacitanza

±20% (120Hz, 20°C)

Corrente dispetsa

I≤0.01CV(μA) or 3μA (Il maggiore dopo 2 minuti a 20°C)

I≤0.02CV(μA) or 10μA (Il maggiore dopo 2 minuti a 20°C)

Fattore dissipazione a 20°C, 120Hz

U_R (V)	6.3	10	16	25	35	50	63	100
Tan δ	0.20	0.16	0.14	0.12	0.10	0.08	0.08	1.08

U_R (V)	160	200	250	400	450
Tan δ	0.12	0.12	0.12	0.15	0.15

Nota: Per capacitori con valore superiore a 1000μF, la tan δ deve essere maggiorata di 0.02 per ogni 1000μF aggiuntivi.

Caratteristiche temperatura (rapporto impedenza a 120Hz)

U_R (V)	6.3	10	16	25	35	50	63	100
Z-40°C/Z 20°C	4	4	3	3	3	2	2	2

U_R (V)	160	200	250	400	450
Z-20°C/Z 20°C	4	4	6	7	7

Vita di caricamento a 105°C

Dopo l'applicazione della tensione nominale con corrente fluttuante nominale per 2'000 ore a 105°C, il capacitore soddisfa ancora i seguenti requisiti dopo una pausa di 16 ore.

Tasso di cambio capacitanza	Entro il ±20% del valore iniziale
tan δ (Fattore dissipazione)	Non superiore al 200% del valore specificato
Corrente dispetsa	Non superiore al valore specificato
Impedenza	Non superiore al 300% del valore specificato

Vita utile a 105°C

Dopo stoccaggio per 1'000 ore a 105°C e ripresa per 16 ore, il capacitore rispetta tutti i requisiti.

Tasso di cambio capacitanza	Entro il ±20% del valore iniziale
tan δ (Fattore dissipazione)	Non superiore al 200% del valore specificato
Corrente dispetsa	Non superiore al valore specificato
Impedenza	Non superiore al 300% del valore specificato

Parametri tecnici
Impedenza: 20°C/100KHz
Corrente fluttuante nominale: 85°C, 120Hz
