Diodo Zener YZPST

Diodo Zener YZPST
Richiedi un preventivo

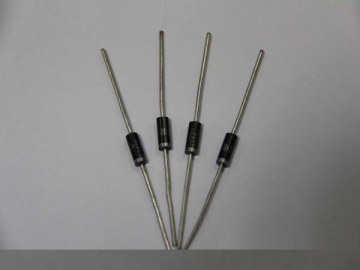

    Il diodo zener YZPST è un tipo di diodi planare siliconato disponibile in molti modelli. Questo prodotto è utilizzabile per stabilizzare e tagliare circuiti di alta potenza. Presenta tolleranza standard alla tensione zener di ±10%.

    Dati meccanici

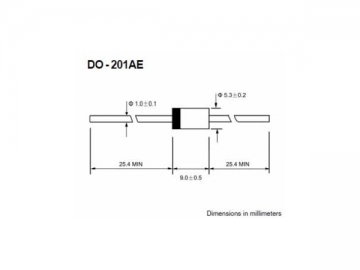

    1. Contenitore: DO-201AE
    2. Terminali: Saldabili per MIL-STD-202, Metodo 208
    3. Polarità: Banda catodo
    4. Potenza dissipata: 5.0W
    5. Segnare: numero tipo
    6. Peso: 0.9 grammi (0.032 once)

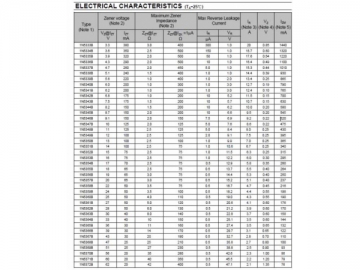

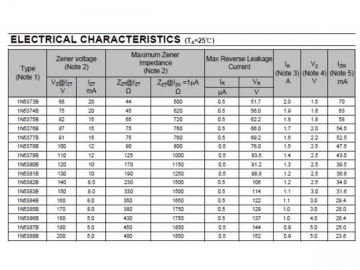

    Livello massimo e caratteristiche elettroniche
    1. TA=25°C se non diversamente.
    2. Fase singola, metà onda, 60Hz, carico resistivo o induttivo. Per carico capacitivo, livellare corrente a 20.

    Caratteristiche Simbolo Valore Unit
    Dissipazione potenza DC @ TL=75

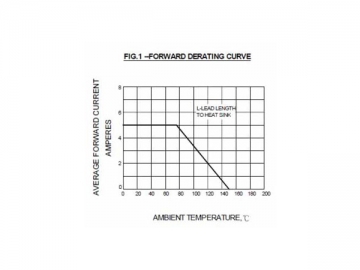

    Lunghezza piombino zero (Fig. 1)
    Degrado oltre 75 (Nota 1)
    PD
    5.0
    40.0

    W
    mW

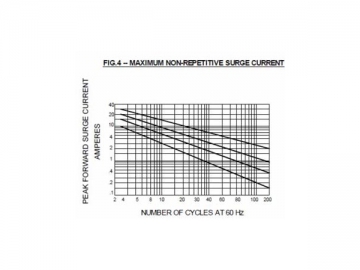

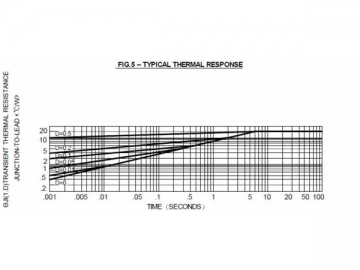

    Corrente di sovratensione di picco da 8.3ms di metà onda sinusoidale sovrapposta al carico nominale (JEDEC metodo, nota 1,2) IFSM Fig. 5 A
    Intervallo di temperatura giunzione di utilizzo TJ -55 to 150 °C
    Intervallo temperatura di stoccaggio Ts -55 to 150 °C

    Nota:
    1. Montato su piatto in rame da 8.0mm2 per ogni terminale.
    2. Metà onda singola sinusoidale o equivalente quadra da 8.3ms, con massimo ciclo di 4 pulsazioni al minuto.

    Nomi correlati
    Diodo a tensione variabile | Diodo elettronico | Diodo a soppressione di tensione
