Motore senza spazzole (brushless) 57mm

: http://motor-fulling.it/6-8-57mm-brushless-motor.html

Caratteristiche
Ottima stabilità, elevato rapporto qualità-prezzo, bassa rumorosità, ampio intervallo di regolazione della velocità

Applicazioni
Industria automazione industriale: Macchine per avvolgimento, porte automatiche
Industria pubblicità: Macchina per progettazione rapida
Industria trattamento delle acque: Pompe
Industria comunicazioni: Antenne satellitari marine
Industria strumenti scientifici: Strumentazione per analisi qualitativa del carbone
Industria alimentare: Macchina per gelato
Industria applicazioni civili: Tagliaerba, ecc.

Descrizione modello

Specifiche generali

Connessione	Delta
Angolo effetto hall	120 gradi di angolo elettrico
Terminazione albero	0.025mm
Gioco radiale	0.025mm a460g
Gioco estremità finale	0.025mm a4000g
Forza radiale max.	75N a20mmdalla flangia
Forza assiale max.	15N
Classe di isolamento	Classe B
Resistenza dielettrica	500V DC per un minuto
Resistenza isolamento	100MΩ Min., 500V DC

Wiring Instruction

No.	Colore corrispondente	Linee No.	Funzione	Nota
1	Rosso	UL1430 AWG26	Vcc	Fornire tensione per sensori hall
2	Blu		Hall A
3	Verde		Hall B
4	Bianco		Hall C
5	Nero		GND	A terra per sensori hall
6	Giallo	UL1430 AWG20	Fase A
7	Rosso		Fase B
8	Nero		Fase C

Specifiche elettriche

Modello	FL57BL(S)005	FL57BL(S)01	FL57BL(S)02	FL57BL(S)03	FL57BL(S)04
Numero di poli	4
Numero di fasi	3
Tensione nominale VDC	36
Velocità nominale RPM	4400	4000	4300	4000	4000
Momento torcente nominale N·m	0.055	0.11	0.22	0.33	0.44
Potenza nominaleW	25	46	99	138	184
Momento torcente massimo N·m	0.16	0.39	0.7	1	1.27
Corrente massima A	3.5	6.8	11.5	16.5	20.5
Resistenza da fase a fase Ω	4.3	1.63	0.64	0.45	0.33
Induttanza da fase a fasem H	8.6	4.39	2	1.5	0.95
Momento torcente costante	0.052	0.06	0.060	0.063	0.063
Costante di Back-EMF V/KRPM	3.8	4.5	4.45	4.8	4.6
Inerzia del rotore g·cm2	30	75	119	173	230
Lunghezza(L) mm	43.6	53.6	73.6	93.6	113.6
Peso kg	0.33	0.44	0.72	0.95	1.2

Grafico di comunicazione (CW visto dall’estremità finale)
FL57BL(S)005/01/02/03

HA	HB	HC	U	V	W
1	1	0	X	L	H
0	1	0	H	L	X
0	1	1	H	X	L
0	0	1	X	H	L
1	0	1	L	H	X
1	0	0	L	X	H

FL57BL(S)04

HA	HB	HC	U	V	W
0	0	1	X	H	L
0	1	1	H	X	L
0	1	0	H	L	X
1	1	0	X	L	H
1	0	0	L	X	H
1	0	1	L	H	X

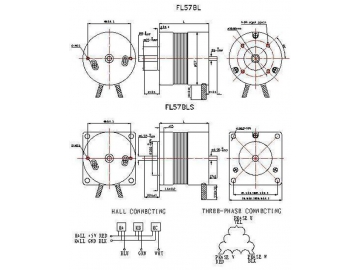

Dimensioni
