Piastre di bloccaggio magnetiche per il mantenimento dei pezzi in lavorazione e nella lavorazione dei metalli

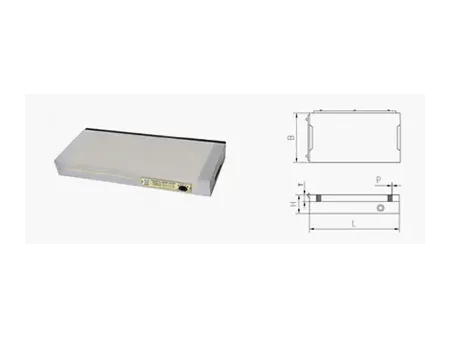

Piano magnetico permanente rettangolare in acciaio

I piani magnetici permanenti rettangolari in acciaio offrono una soluzione di serraggio affidabile per macchine di rettifica, elettroerosione, incisione e fresatura. Realizzati in ottone, acciaio e magneti permanenti resistenti all'usura, mantengono la precisione durante l'intero processo di lavorazione senza richiedere una fonte di alimentazione esterna.

  • La superficie magnetica mantiene la planarità durante l'accensione e lo spegnimento.
  • Il forte circuito magnetico permanente assicura un serraggio sicuro senza elettricità.
  • Forze di tenuta disponibili in 80, 100, 120 e 140 N/cm².
  • Parallelismo standard di 0,03 mm/100 mm, con opzioni personalizzate che raggiungono 0,005 mm/100 mm.

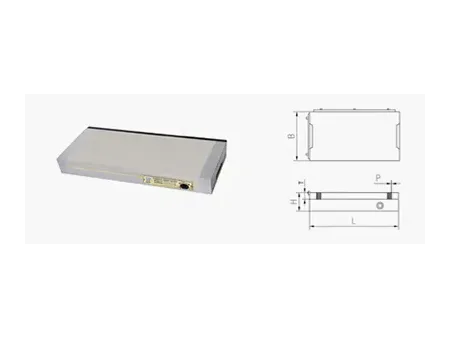

Specifiche
Modello  Dimensioni (mm)  Peso netto (kg)  Campo di polarità (mm)  Forza di tenuta (N/cm²)
L B H T
SWPC41-1010 100 100 45 18 3.6 0.5 1.5 or
1 3 or
0.5 1
140 or
120 or
100 or
80
SWPC41-1670 160 70 45 18 4
SWPC41-1515 150 150 48 20 8
SWPC41-1520 200 150 48 20 11
SWPC41-1525 250 150 48 20 13.8
SWPC41-1530 300 150 48 20 16.8
SWPC41-1535 350 150 48 20 19.6
SWPC41-1540 400 150 53 20 23.8
SWPC41-1545 450 150 53 20 26.5
SWPC41-2020 200 200 48 22 15
SWPC41-2025 250 200 48 22 18.5
SWPC41-2035 350 200 53 22 28.5
SWPC41-2040 400 200 53 22 31.8
SWPC41-2045 450 200 53 22 39.5
SWPC41-2550 500 250 58 23 53.5
SWPC41-3060 600 300 58 23 77

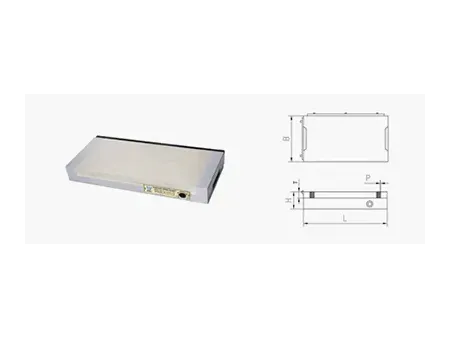

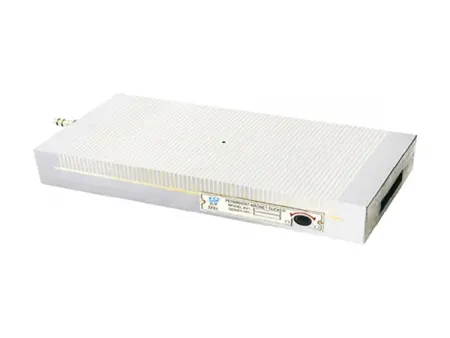

Piano magnetico permanente per elettroerosione

Il raggiungimento della precisione nella lavorazione a scarica elettrica (EDM) richiede una soluzione di serraggio stabile e affidabile. Questi piani magnetici permanenti forniscono una presa sicura senza bisogno di alimentazione esterna, rendendoli ideali per le applicazioni di rettifica, incisione ed elettroerosione. Realizzati con ottone, acciaio e magneti permanenti resistenti all'usura, garantiscono durata e precisione durante tutto il processo di lavorazione.

  • I fori integrati per il drenaggio dell'olio facilitano una pulizia rapida e accurata, garantendo una presa forte e precisa sul pezzo.
  • Due opzioni di passo dei poli (0,5 1,5 mm e 1 3 mm) soddisfano le diverse esigenze di lavorazione, offrendo versatilità in varie applicazioni.
Specifiche
Modello Dimensioni (mm) Forza di tenuta (N/cm²) Peso (kg)
L B H
SWPCS41-1530 300 150 48 80 16.8
SWPCS41-1535 350 150 48 80 19.6
SWPCS41-1540 400 150 52 80 23.8
SWPCS41-2040 400 200 52 80 31.8
Piano magnetico permanente rotante per il taglio del filo

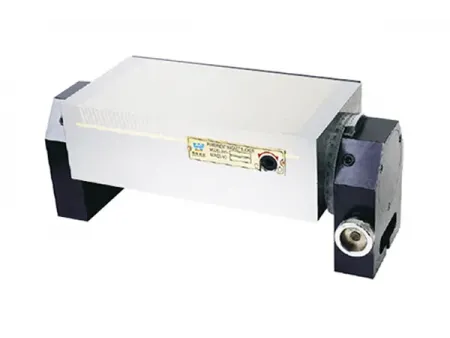

I piani magnetici permanenti rotanti sono progettati per fornire una rotazione di 360 gradi e una regolazione dell'inclinazione, facilitando il posizionamento dei pezzi all'angolo ottimale. La forte tenuta magnetica assicura la stabilità durante la lavorazione, mentre la struttura in ottone, acciaio e magneti permanenti, resistente all'usura, garantisce una lunga durata. Questi piani sono ampiamente utilizzati nelle macchine per la rettifica, l'elettroerosione e l'incisione, offrendo una soluzione pratica ed efficiente per attività di alta precisione.

  • La rotazione a 360 gradi e l'inclinazione regolabile consentono un posizionamento preciso del pezzo da lavorare per un allineamento accurato del filo nelle applicazioni di taglio.
  • Alta precisione e forte adesione magnetica, per garantire un serraggio sicuro durante le operazioni di lavorazione.
  • Regolazione rapida e comoda, che facilita la calibrazione efficiente del filo da taglio.
  • Adatto alle macchine per il taglio del filo, migliora la precisione operativa e l'efficienza del flusso di lavoro.
Specifiche
Modello Dimensioni (mm) Forza di tenuta (N/cm²) Peso (kg)
L W H
SWPC44-155×120 155 120 200 ≥80 16

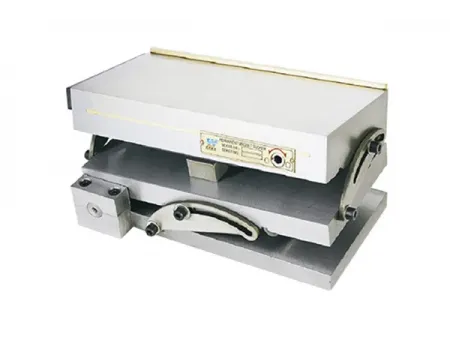

Piastra sinusoidale con piano magnetico a particelle fini

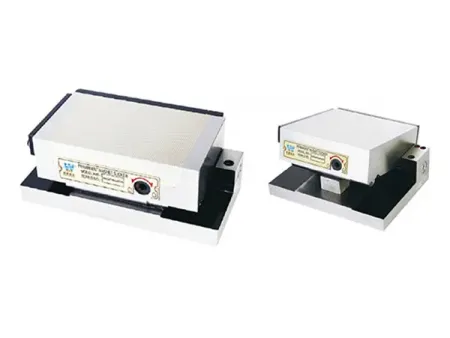

Le piastre sinusoidali con piani magnetici a particelle fini sono una soluzione adatta per applicazioni di rettifica, elettroerosione e incisione. La loro rigida struttura in acciaio, combinata con magneti permanenti ad alte prestazioni, garantisce un posizionamento sicuro e una lunga durata.

  • Realizzati in acciaio temprato per una maggiore resistenza all'usura e stabilità strutturale.
  • La regolazione del blocco del calibro consente un posizionamento angolare preciso e ripetibile.
  • Tolleranza di parallelismo di 0,005 mm/100 mm, per mantenere un'elevata precisione nella lavorazione.
  • Disponibile in diversi passi dei poli - 0,5 1,5 mm, 1 3 mm e 0,5 1 mm - per soddisfare le diverse esigenze applicative.

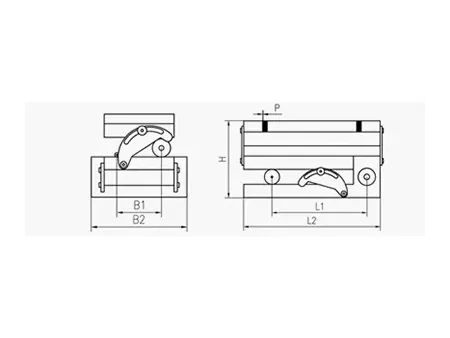

Specifiche
Modello Dimensioni (mm) Angolo regolabile Peso (kg) Forza di tenuta (N/cm²)
L B C D E A
SWPC42-10175 175 100 86 75 48 255 0-60° 11.5 100
SWPC42-1515 150 150 86 100 48 200 0-60° 15 100
SWPC42-1530 300 150 86 100 48 350 0-60° 32 100
SWPC42-12525 250 125 86 75 48 300 0-60° 19.5 100

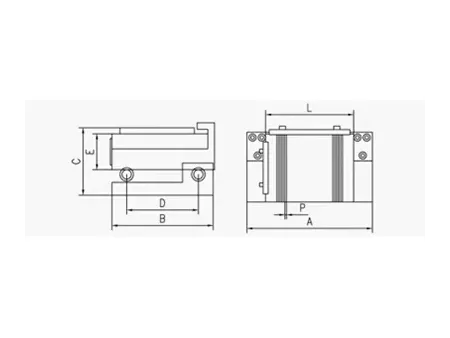

Piano magnetico permanente a doppia piastra sinusoidale

SWPC43

Le lavorazioni di precisione richiedono spesso regolazioni angolari complesse. I piani magnetici permanenti a doppia piastra sinusoidale consentono l'inclinazione su due assi, rendendoli ideali per operazioni di rettifica, elettroerosione e incisione di alta precisione. La loro struttura robusta e il sistema magnetico a poli fini garantiscono un serraggio sicuro e la stabilità durante il funzionamento.

  • Supporta l'inclinazione fronte-retro e sinistra-destra, rendendolo ideale per lavorazioni angolari di alta precisione.
  • Disponibile in tre opzioni di passo dei poli, 0,5 1,5 mm, 1 3 mm e 0,5 1 mm, per garantire la flessibilità necessaria per soddisfare le diverse esigenze dei pezzi da lavorare.
Specifiche
Modello Dimensioni (mm) Angolo regolabile Peso (kg) Forza di tenuta (N/cm²)
L B C D E A
SWPC42-10175 175 100 86 75 48 255 0-60° 11.5 100
SWPC42-1515 150 150 86 100 48 200 0-60° 15 100
SWPC42-1530 300 150 86 100 48 350 0-60° 32 100
SWPC42-12525 250 125 86 75 48 300 0-60° 19.5 100
Piano magnetico permanente a doppia piastra sinusoidale

SWPC45

Per le applicazioni che richiedono una precisa rettifica angolare e il taglio del filo, il piano magnetico permanente a doppia piastra sinusoidale SWPC45 offre una soluzione di serraggio stabile e regolabile. Il suo design integrato migliora l'accuratezza e la ripetibilità, rendendolo una scelta affidabile per le lavorazioni di alta precisione.

  • Dotato di una scala graduata sul piano per una facile regolazione dell'angolo.
  • La costruzione in un unico pezzo integra il piano magnetico e il mandrino per una maggiore stabilità.
  • Precisione di superficie costante, che non comporta perdite di accuratezza quando si attiva o disattiva la forza magnetica.
  • Una scala graduata aggiuntiva migliora la precisione del posizionamento angolare.
  • Disponibile in tre passi di polo, 0,5 1,5 mm, 1 3 mm e 0,5 1 mm, per offrire la flessibilità necessaria a soddisfare le diverse esigenze del pezzo.

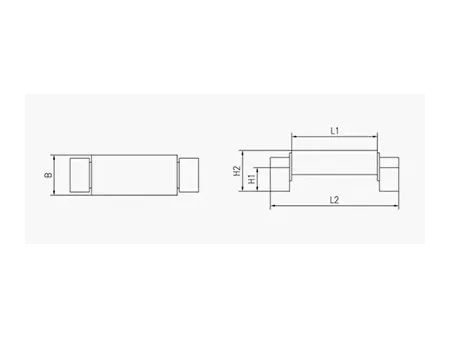

Specifiche
Modello Dimensioni (mm) Peso (kg) Forza di tenuta (N/cm²)
B L1 H1 H2 L2
SWPC45-125×250 125 250 95 145 350 28.5 100
SWPC45-150×300 150 300 105 160 400 39.5 100
SWPC45-150×350 150 350 105 160 450 45.5 100
SWPC45-150×450 150 400 105 160 550 56.1 100

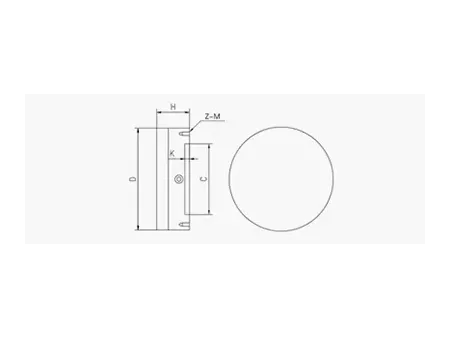

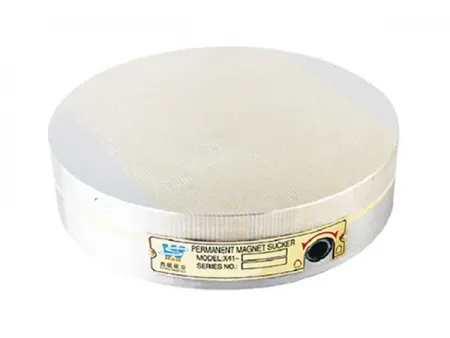

Piano magnetico permanente rotondo

I pezzi che necessitano di un bloccaggio stabile e sicuro durante la lavorazione traggono vantaggio dai piani magnetici permanenti rotondi. Questi piani sono comunemente utilizzati su torni, rettificatrici, macchine per elettroerosione e tavole rotanti, e forniscono una forza di tenuta affidabile per vari pezzi. Per i materiali più piccoli o più sottili, è possibile scegliere un piano magnetico a polo fisso per garantire maggiore stabilità e precisione.

  • Tre opzioni di passo dei poli, 0,5 1,5 mm, 1 3 mm e 0,5 1 mm, offrono flessibilità per le diverse dimensioni dei pezzi e i requisiti di lavorazione.
Specifiche
Modello Dimensioni (mm) Peso (kg) Forza di tenuta (N/cm²)
D H K C Z M
SWPC51-125 125 48 3 80 4 M6 4.6 100
SWPC51-150 150 48 3 100 4 M6 6.6 100
SWPC51-160 160 48 3 100 4 M8 8.9 100
SWPC51-200 200 52 4 120 4 M8 12.8 100
SWPC51-250 250 52 4 160 4 M8 20 100
SWPC51-300 300 58 4 220 4 M8 32 100
SWPC51-400 400 58 4 300 4 M10 57 100
SWPC51-500 500 65 5 408 4 M12 100 100
SWPC51-600 600 65 5 528 4 M12 144 100
