Tagliatrice laser a fibra per tubo TH65

: http://sensing-photonics.it/1-3-3-nanosecond-pulsed-fiber-laser.html

Introduzione

Comparata ad altre tagliatrici per tubi, la macchina da taglio laser a fibra per tubi TH65 ha una velocità e accelerazione di lavorazione più veloce, con una velocità massima di 100m/minuto ed un’accelerazione massima fino a 1.0G, che è 5 volte più veloce di altre tagliatrici per tubi.

Applicazione

Materiali applicabili: acciaio inossidabile, acciaio al carbonio di 0.5-10mm, alluminio, ottone, rame, acciaio galvanizzato, acciaio laminato a freddo ed altro ancora.

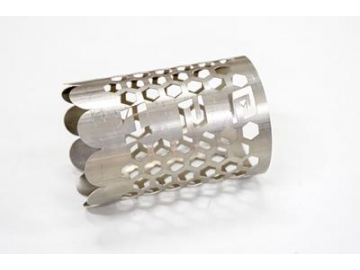

Forme applicabili: quadrato, circolare, rettangolare, ovale, e forme speciali come forma a D e tubo esagonale.

Industria applicabile: Questa tagliatrice si può utilizzare per la lavorazione di lamiere di metallo, stoviglie, mobili, luci, attrezzature da ginnastica, fabbricazione di automobili ed altro ancora

Parametri della tecnologia

Area di lavorazione (tubo circolare)	Φ20mm-Φ210mm
Area di lavorazione (tubo quadrato)	20×20mm-150×150mm
Lunghezza di tubo lavorabile	6500mm
Potenza di laser	1000W-4000W
Lunghezza d'onda del laser	1070-1080mm
Velocità massima di movimento	100m/min
Massima velocità di accelerazione	1.0G
Accuratezza di posizionamento	0.03mm/m
Accuratezza di riposizionamento	±0.03mm
Alimentazione elettrica	380V/50Hz
Peso di carico della macchina	3000Kg
Dimensioni della macchina	12000mm×3500mm×2800mm

* Offriamo laser di varie potenze. I materiali e spessori che possono essere tagliati dipendono dalla potenza del laser.

Materiali Compatibili

Acciaio inossidabile
Acciaio al carbonio
Ottone
Rame
Alluminio
Acciaio galvanizzato
Acciaio laminato a freddo
Titanio
Acciaio elettrolitico
Acciaio al silicio

Caratteristiche delle componenti

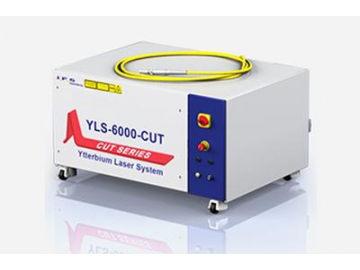

Sistema laser
Utilizziamo la serie YLS-CUT di laser a fibra ad alta potenza di IPG.

Mandrino pneumatico
Il mandrino pneumatico completamente automatico non solo centra e fissa il pezzo velocemente, ma garantisce anche una forza di tenuta stabile tramite la regolazione della pressione. Grazie a questo il processo di fissaggio viene effettuato senza alcun danno al tubo, e non ci sono deformazioni, neanche a quelli con pareti fine.

Dispositivo di carico e scarico automatico del materiale
Il dispositivo di carico e scarico automatico del materiale è controllato tramite un sistema di controllo numerico per l’alimentazione delle tubature. Il dispositivo di carico fissa un singolo tubo dal fascio, e lo manda avanti per essere ispezionato. Questo riduce i costi di mandare i materiali manualmente, in quanto può anche caricare fasci di tubature e connettere la tubatura direttamente con il suo processo di taglio.

Sistema d’operazione
Il software operativo HSG8800 è un software professionale ricercato e sviluppato indipendentemente dalla nostra azienda per tagliatrici laser a fibra per renderne l’operazione più semplice.

Cremagliera e pignone riduttore
La nostra azienda personalizza la cremagliera di trasmissione in tungsteno che è più duraturo di altri tipi, con la collaborazione strategica con YYC.
