Magneti a disco e a barra SmCo
- Gamma di dimensioni standard: D=1-130 mm, T=0,3-120 mm
- Dimensioni massime del cilindro: D130×T40 mm, D80×T120 mm
- Dimensioni minime del cilindro: D1×T0,3 mm
Nota: a causa della fragilità intrinseca del materiale SmCo, diametri estremamente grandi e spessori sottili possono compromettere l'integrità del magnete durante il montaggio. Per dimensioni maggiori, consultare il nostro team tecnico o commerciale per una consulenza specializzata.
| Cilindro | |
| D | 1-130mm |
| T | 0.3-100mm |
| Numero di parte | ØD(inch/mm) | T(inch/mm) |
| 12.21.280.00D1 | 0.04 / 1.016 | 0.1 / 2.54 |
| 12.21.280.00D2 | 0.098 / 2.5 | 0.196 / 5 |
| 12.21.280.00D3 | 0.118 / 2.997 | 0.118 / 2.997 |
| 12.21.280.00D4 | 0.196 / 5 | 0.393 / 10 |
| 12.21.280.00D5 | 0.219 / 5.562 | 0.09 / 2.286 |
| 12.21.280.00D6 | 0.25 / 6.35 | 0.2 / 5.08 |
| 12.21.280.00D7 | 0.374 / 9.5 | 0.039 / 1 |
| 12.21.280.00D8 | 0.375 / 9.525 | 0.125 / 3.175 |
| 12.21.280.00D9 | 0.393 / 10 | 0.137 / 3.5 |
| 12.21.280.00D10 | 0.5 / 12.7 | 0.25 / 6.35 |
| 12.21.280.00D11 | 0.669 / 17 | 0.196 / 5 |
| 12.21.280.00D12 | 0.687 / 17.449 | 0.875 / 22.225 |
| 12.21.280.00D13 | 0.75 / 19.05 | 0.375 / 9.525 |
| 12.21.280.00D14 | 0.751 / 19.1 | 0.25/ 6.35 |
| 12.21.280.00D15 | 0.984 / 25 | 0.275 / 7 |
| 12.21.280.00D16 | 1 / 25.4 | 0.5 / 12.7 |
| 12.21.280.00D17 | 1.25 / 31.75 | 2 / 50.8 |
| 12.21.280.00D18 | 1.625 / 41.275 | 2.4 / 60.96 |
| 12.21.280.00D19 | 1.653 / 42 | 2.401 / 61 |
| 12.21.280.00D20 | 2 / 50.8 | 2 / 50.8 |
| 12.21.280.00D21 | 2.007 / 51 | 2.244 / 57 |
| 12.21.280.00D22 | 2.362 / 60 | 3.543 / 90 |
| 12.21.280.00D23 | 3 / 76.2 | 1.7 / 43.18 |
| 12.21.280.00D24 | 3.031 / 77 | 1.771 / 45 |
| 12.21.280.00D25 | 3.228 / 82 | 1.904 / 48.375 |
| 12.21.280.00D26 | 3.5 / 88.9 | 1.9 / 48.26 |
| 12.21.280.00D27 | 3.543 / 90 | 1.929 / 49 |
| 12.21.280.00D28 | 3.968 / 100.8 | 1.039 / 26.4 |
| 12.21.280.00D29 | 4.559 / 115.8 | 1.122 / 28.5 |
| 12.21.280.00D30 | 5 / 127 | 2 / 50.8 |
I magneti cilindrici SmCo presentati rappresentano solo una parte della nostra gamma completa di magneti cilindrici standard per alte temperature. Non esitate a contattarci se le dimensioni desiderate non sono presenti nell'elenco. Siamo specializzati nella progettazione, nell'ingegnerizzazione e nella fornitura di magneti SmCo a disco e ad asta personalizzati per soddisfare le vostre esigenze specifiche.
Costituito da samario e cobalto con un rapporto atomico di 1:5
| Oggetto | Unità | Magnete SmCo5 |
| Densità (D) | G/Cm3 | 8.3 |
| Temperatura di Curie (Tc) | K | 1000 |
| Durezza Vickers (Hv) | MPa | 450-500 |
| Resistenza alla compressione (δc) | MPa | 1000 |
| Resistività (ρ) | Ω.Cm | 5～6×10-5 |
| Resistenza alla flessione (δb) | Mpa | 150-180 |
| Resistenza alla trazione (δt) | Mpa | 40 |
| Coeff. di espansione termica (α) | (10-6/℃) | ∥ 6 ⊥12 |
Costituito da samario e cobalto con un rapporto atomico di 2:17
| Oggetto | Unità | Magnete Sm2Co17 |
| Densità (D) | G/Cm3 | 8.4 |
| Temperatura di Curie (Tc) | K | 1100 |
| Durezza Vickers (Hv) | MPa | 550-600 |
| Resistenza alla compressione (δc) | MPa | 800 |
| Resistività (ρ) | Ω.Cm | 8～9×10-5 |
| Resistenza alla flessione (δb) | Mpa | 130-150 |
| Resistenza alla trazione (δt) | Mpa | 35 |
| Coeff. di espansione termica (α) | (10-6/℃) | ∥ 8 ⊥11 |
Si prega di notare che i valori sopra indicati sono solo a scopo di riferimento e non devono essere utilizzati come unica base per l'accettazione o il rifiuto del materiale.

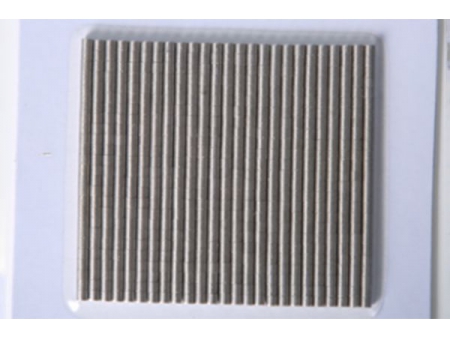

- Imballaggi in carta kraft
- Imballaggio in tubi di plastica
- Imballaggio della pelle
- Imballaggio sottovuoto
- Imballaggio in cartone marrone
- Imballaggio con pluriball
Oltre alle opzioni di imballaggio standard sopra elencate, NGYC può offrire requisiti di imballaggio specializzati per soddisfare le vostre esigenze specifiche.
